Description des produits

À propos de l'utilisation, du processus d'installation et des précautions des cordons de patch à fibre FC
Usage:
Outils de préparation: Avant de commencer à installer des cordons de correctifs FC Fibre, assurez-vous d'avoir les outils nécessaires prêts, y compris les connecteurs FC, les sauteurs à fibres, les tournevis spécialisés et les agents de nettoyage.
Nettoyez le connecteur: utilisez un agent de nettoyage spécialisé pour nettoyer la face finale du connecteur FC, en vous assurant qu'il n'y a pas de poussière ou d'impuretés.
Insérez la fibre optique: insérez une extrémité du cavalier à fibre optique dans le connecteur FC pour vous assurer qu'il est correctement inséré.
Serrez les vis: utilisez un tournevis dédié pour serrer les vis du connecteur pour assurer une connexion sécurisée.
Test et inspection: Une fois l'installation terminée, utilisez des outils tels qu'un compteur d'alimentation optique pour tester les performances de transmission du cavalier à fibre optique pour assurer une connexion appropriée.
Processus d'installation:
Préparez les outils et les matériaux: assurez-vous que vous disposez des cordons de correctifs FC à fibre FC, des connecteurs FC, des tournevis, des agents de nettoyage et d'autres outils nécessaires prêts.
Déterminer l'emplacement de la connexion: en fonction des besoins réels, déterminer l'emplacement de connexion des cavaliers à fibre optique et préparer les connecteurs FC correspondants.
Nettoyage du connecteur: Nettoyez soigneusement la face d'extrémité du connecteur FC avec un agent de nettoyage spécialisé pour s'assurer qu'il n'y a pas de poussière ou d'impuretés.
Insérez la fibre optique: insérez une extrémité du cavalier à fibre optique dans le connecteur FC pour vous assurer qu'il est correctement inséré.
Serrez les vis: utilisez un tournevis dédié pour serrer les vis du connecteur pour assurer une connexion sécurisée.
Inspection et tests: Après l'installation, vérifiez si les connexions du cavalier à fibre optique sont sécurisées et utilisez des outils tels qu'un compteur d'alimentation optique pour tester les performances de transmission pour assurer une connexion appropriée.
Notes:
ATTENTION: Lors de l'installation et de l'utilisation de cordons de patch à fibre FC, il faut faire preuve de prudence pour éviter une flexion excessive ou une torsion des cavaliers à fibre optique, ce qui peut endommager la fibre optique ou affecter les performances de transmission.
Nettoyez la face finale: assurez-vous que la face finale du connecteur FC est propre, exempte de poussière et d'impuretés, pour obtenir des performances de transmission optimales.
Utilisez les outils appropriés: lors des vis de serrage, un tournevis dédié doit être utilisé pour assurer le couple de serrage correct et éviter d'endommager la tête de connexion.
Suivez les procédures d'exploitation: Pendant l'installation et l'utilisation, les procédures d'exploitation des produits et les normes pertinentes de l'industrie doivent être suivies pour garantir des performances sûres et fiables.

Spécification

Mode	Mode unique		Multimode
polonais	UPC	APC	PC
Perte	Moins ou égal à 0,30 dB	Moins ou égal à 0,20 dB	Moins ou égal à 0,20 dB
Pertes de rendement	Supérieur ou égal à 50 dB	Supérieur ou égal à 60 dB	Supérieur ou égal à 30 dB
Test de la longueur d'onde	1310/1550 nm		850/1310 NM
Durabilité (500 accouplements)	Moins ou égal à 0,2 dB
Température de fonctionnement	-40 degré ~ +60 degré
Température de stockage	-45 degré ~ +85 degré
Résistant au feu	IEC 60794-2-30
Standards - conforme	Rohs, IEC et GR-326

Type de fibre	Mode unique:	(1)9/125-G652D	(2)9/125-G655	(3)9/125-G657A, G657A2	(4)9/125-G657B3
	Multimode:	(5) 50/125-OM2	(6) 62,5 / 125-OM1	(7) 50/125-OM3	(8) 50/125-OM4	(9) 50/125-OM5
Marque de fibre	Yofc, Corning, Sumitomo, Fujikura
Connecteur	SC / PC, SC / APC, LC / PC, LC / APC, FC / PC, FC / APC, ST / PC, E2000 / PC, E2000 / APC, MU / PC, MTRJ / FEMME, MTRJ / MAL, MPO / MTP, DIN / PC, SMA / PC, D4 / PC
Type de cordon	Simplex, duplex
Diamètre du câble	0,9 mm, 1,2 mm, 1,6 mm, 1,8 mm, 2,0 mm, 2,8 mm, 3,0 mm, 4,1 mm
Veste à câble	PVC, OFNR, LSZH, OFNP
Longueur (m)	0,5 m, 1 m, 2m, 5m, 10m, 25m, 50m, 100m… personnalisé

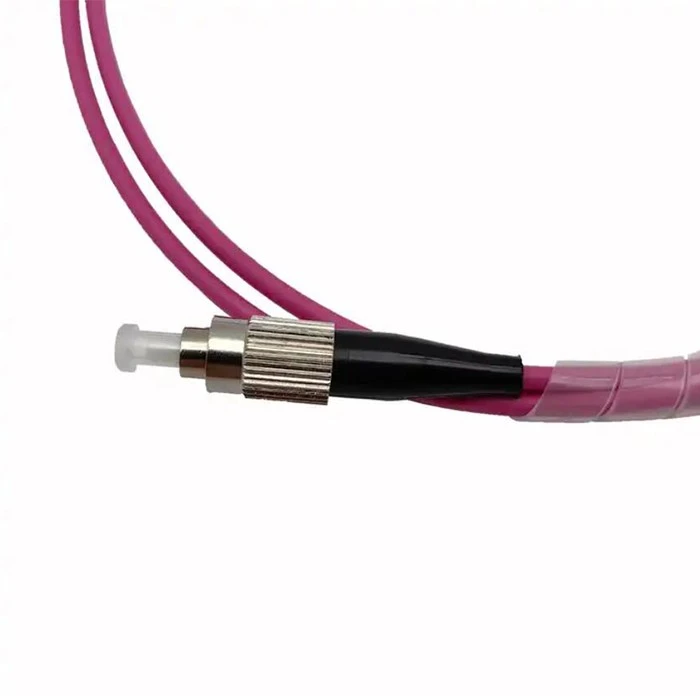

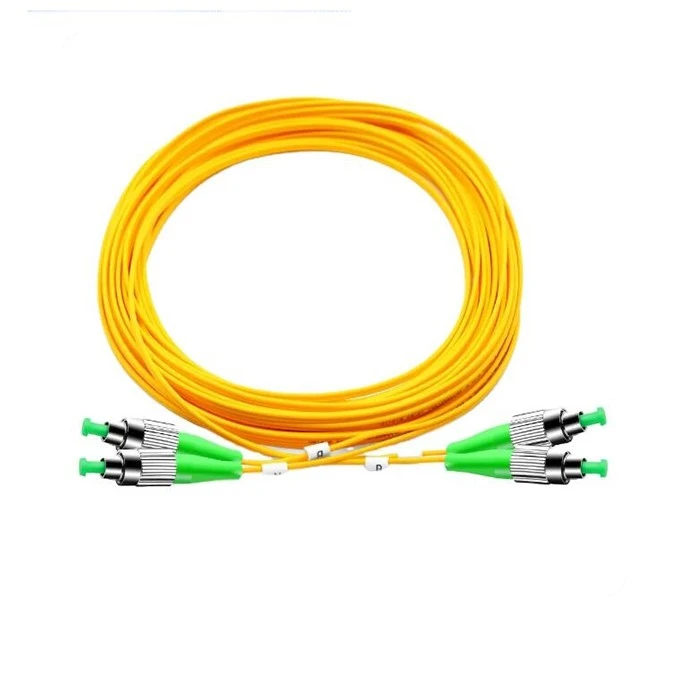

0005FC Fiber Patch Cords

FAQ

Q: Quelle est la méthode d'installation pour les cordons de patch à fibre FC?
Réponse: Les cordons de patch à fibre FC sont fixés avec des vis et nécessitent l'utilisation d'un tournevis dédié pour le resserrement pendant l'installation. Dans le même temps, afin d'assurer une connexion stable, il est nécessaire d'assurer l'oscarrage précis entre les cavaliers et les connecteurs à fibre optique.

Q: Quelles sont les principales applications des cordons de correctifs FC Fibre?
Réponse: Les cordons de correctifs FC Fibre sont principalement utilisés pour les cavaliers et les connexions dans les réseaux de communication à fibre optique, tels que les connexions entre les cadres de distribution de fibre optique, les commutateurs, les routeurs et autres appareils. Il convient également aux champs tels que la détection de fibre optique et les soins de santé.

Q: Quelle est la longueur des cordons de patch à fibre FC?
Réponse: La longueur des cordons de correctifs FC Fibre peut être personnalisée en fonction des besoins des clients, et les longueurs communes comprennent 3 mètres, 5 mètres, 10 mètres, etc. La longueur spécifique peut être sélectionnée en fonction du scénario d'application réel et de la configuration du périphérique.

Q: Quels cordons de patch à fibre optique conviennent plus aux environnements intérieurs, FC ou ST
Les cavaliers à fibres optiques sont plus adaptés aux environnements intérieurs. Les cavaliers à fibres optiques ont les caractéristiques d'une petite taille, d'une connexion fiable et de faces d'extrémité exposées, ce qui les rend très adaptés à une utilisation dans des environnements intérieurs. Bien que les cavaliers à fibre optique FC puissent également être utilisés dans des environnements intérieurs, leur méthode de connexion filetée peut augmenter le manque de fiabilité de la connexion, et leurs faces finales nécessitent des outils spéciaux pour le nettoyage et l'entretien, ce qui les rend relativement plus adaptés aux environnements extérieurs ou industriels.

Q: Quels sont les avantages et les inconvénients des cavaliers FC et St Fiber Optic
Les avantages et les inconvénients des cavaliers FC et ST à fibre optique sont les suivants:
Cordons de patch à fibre optique FC:
Avantages:
Connexion fiable, épreuve de poussière et longue - Utilisation durable.
Le temps d'installation est légèrement plus long, mais la méthode de fixation des vis peut assurer une connexion sécurisée.
Convient pour les environnements de ligne à fibre optique intégrés élevés -, tels que FTTX et 40 / 100GSFP, SFP + et d'autres modules d'émetteur-récepteur ou des applications de connexion internes et externes de l'équipement.
Inconvénients:
L'installation nécessite une rotation, qui est relativement lourde.
La précision d'usinage du connecteur doit être élevée et le coût de fabrication est relativement élevé.
Jumper à fibre optique:
Avantages:
La connexion est simple et peut être corrigée en tournant un demi-tour après insertion.
Faible coût, adapté aux connexions du réseau général.
Inconvénients:
Après insertion, il doit être tourné d'un demi-cercle et fixé à travers une baïonnette, qui est facile à casser.
Il n'est pas aussi fiable et stable que les connexions FC Fiber Optic.
En résumé, les cavaliers à fibre optique FC présentent des avantages tels que des connexions plus fiables et une résistance à la poussière, mais l'installation est légèrement lourde et coûteuse; Les cavaliers à fibres optiques, en revanche, présentent des avantages tels que la simplicité et le faible coût, mais peuvent ne pas être aussi fiables et stables en termes de connexion que les cavaliers à fibre optique FC. Par conséquent, lors de la sélection des cavaliers à fibre optique, il est nécessaire de les évaluer en fonction de scénarios et d'exigences d'application spécifiques.
