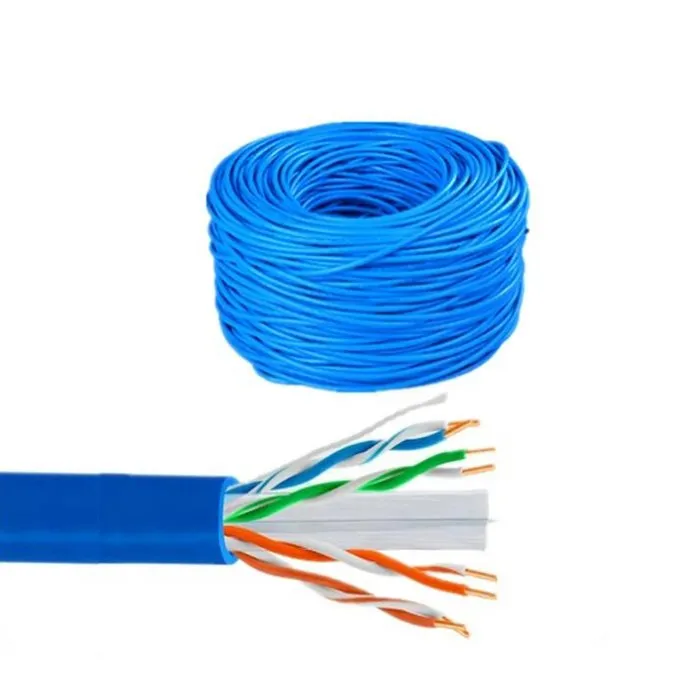

Câble réseau Cat5

Cat5 Network Cable (0.5 Data Communication Dediated Line) est un câble multimédia utilisé pour diffuser des données, des services de communication de la voix et d'autres informations. Il est largement utilisé dans les projets d'accès à large bande tels que les réseaux résidentiels des utilisateurs à large bande, et sa qualité affecte directement la qualité de transmission de la communication de l'information. L'une des raisons importantes pour lesquelles les utilisateurs se plaignent souvent de vitesse d'Internet lente est la mauvaise qualité des "cinq types de câbles".

Cinq types de câbles conviennent à la transmission de données de vitesse élevée - à 100 Mbps. La séquence de fil standard international est T568A et T568B:

T568A Séquence de fil: vert blanc, vert, orange blanc, bleu, bleu blanc, orange, brun blanc, marron; Séquence de fil T568B: orange blanc, orange, vert blanc, bleu, bleu blanc, vert, brun blanc, marron.

Dans la construction du réseau, il est recommandé d'utiliser une séquence de fils T568B. Selon les performances électriques, les câbles de paires torsadés sont généralement divisés en trois types: trois, quatre, cinq, super cinq, six, sept, etc. En principe, plus le nombre est grand, plus la version est plus avancée, plus la technologie est avancée, plus la bande passante est plus chère et, plus le prix est coûteux.

Lors de la sélection de fils pour les réseaux locaux, nous choisissons généralement les câbles réseau du réseau Cat5 ou les câbles de réseau de catégorie 5, car les câbles de paire torsadés de catégorie 3 et 4 sont généralement utilisés dans le 10m / bps Ethernet, tandis que les câbles de paire torsadés de catégorie 5 peuvent rencontrer les câbles de paire de paires de gigabit de plus de catégorie 5 de plus en plus populaires.

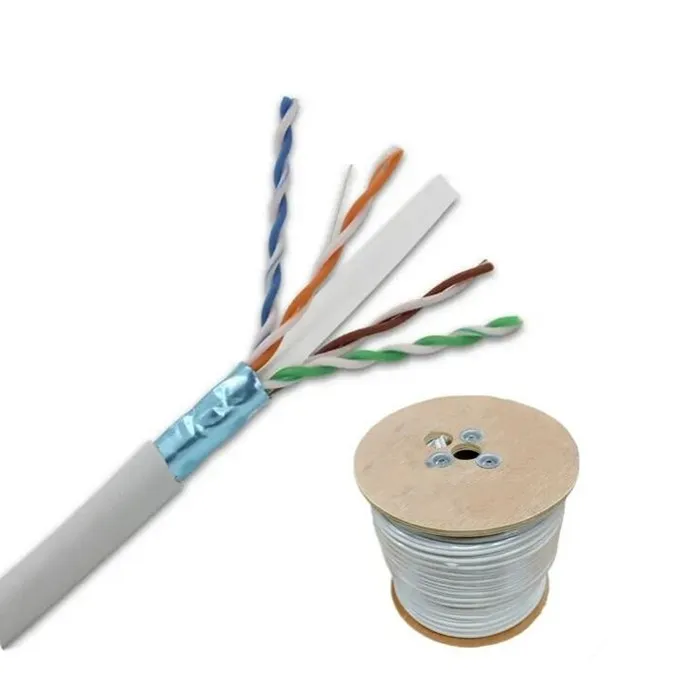

Mais maintenant, il est également couramment utilisé dans les réseaux locaux car il n'est pas beaucoup plus cher que les câbles de catégorie 5 en termes de prix. Actuellement, les câbles de catégorie 6 sont déjà disponibles et sont généralement utilisés dans les réseaux ATM. Il n'est actuellement pas recommandé de les utiliser dans les réseaux locaux de l'entreprise. Les cinq types de câbles de paire torsadés blindés sont enveloppés d'un film métallique pour le blindage, qui a une meilleure performance d'interférence anti -. Parce que les câbles de paire torsadés blindés nécessitent que l'ensemble du système ait tous les composants blindés, y compris les câbles, les prises, les têtes de cristal et les cadres de distribution. Dans le même temps, les bâtiments doivent avoir un bon système de mise à la terre. Cependant, dans la construction réelle, il est difficile de se terminer complètement, faisant de la couche de blindage elle-même la plus grande source d'interférence, ce qui entraîne des performances qui sont même inférieures à UTP de paire torsadé non blindée. Ainsi, à moins qu'il y ait des besoins spéciaux, seule la paire torsadé non blindé est généralement utilisée dans le système de câblage complet.

Qu'en est-il de la différence entre le câble réseau Cat5 et le câble réseau Cat6?

1. Fréquence de transmission

Câble réseau de catégorie 5: 100 MHz

Catégorie 6 Câble réseau: 250 MHz

2. Bandon de transmission

CATCÈME 5 Câble Ethernet: 1000 Mbps

Catégorie 6 Câble réseau: 1000 Mbps

3. Objectif principal

Cinq types de câbles de réseau: utilisés pour la transmission vocale et la transmission des données avec un taux de transmission maximal de 100 Mbps.

Super Five Types de câbles de réseau: principalement utilisés dans Fast Ethernet et Gigabit Ethernet.

CABLE 6 Câbles de réseau: principalement utilisés dans les réseaux Gigabit, leurs performances de transmission sont beaucoup plus élevées que celles des normes de câbles de réseau de catégorie 5.

4. Caractéristiques

Cinq types de câbles de réseau: par rapport à quatre types de câbles, il augmente la densité d'enroulement.

Câble réseau Super classe 5: Par rapport au câble de classe 5, il a une atténuation plus faible, moins de diaphonie et un rapport d'atténuation / de diaphonie plus élevé et le rapport de bruit - à -.

Câble réseau de catégorie 6: par rapport au câble de catégorie 5, il améliore les performances en termes de diaphonie et de perte de retour.

5. Taille du noyau en cuivre

Le noyau en cuivre des câbles réseau de classe 5 est inférieur à 0,45 mm, le noyau en cuivre des câbles réseau de classe 5 est de 0,45-0,51 mm et la norme pour les câbles de réseau de classe 6 est de 0,56-0,58 mm.
